TRD-47A bidirectionele demper

1. Specificatie

Maat

Hoe de demper te gebruiken

1. Dempers kunnen koppel genereren in beide richtingen, met de klok mee of tegen - met de klok mee.

2. Zorg ervoor dat een as die aan een demper is bevestigd, een lager heeft, omdat de demper zelf niet met één is uitgerust.

3. Raadpleeg de aanbevolen afmetingen hieronder bij het maken van een as voor TRD-47A. Het niet gebruiken van de aanbevolen asafmetingen kan ervoor zorgen dat de as wegglijdt.

4. Om een ​​as in TRD - 47A in te voegen, plaatst u de as terwijl u deze in de stationaire richting van de eenrichtingskoppeling draait. (Dwing de schacht niet vanuit de normale richting. Dit kan de Koppeling van de enkele wijze beschadigen.)

5. Zorg er bij het gebruik van TRD-47A voor dat een as met gespecificeerde hoekafmetingen wordt ingevoegd in de schachtopening van de demper. Een wiebelende as en demperas mogen het deksel mogelijk niet goed vertragen bij het sluiten. Raadpleeg de diagrammen rechts voor de aanbevolen schachtafmetingen voor een demper.

Demperkenmerken

1. Snelheidskenmerken

Het koppel van een schijfdemper varieert afhankelijk van de rotatiesnelheid. In het algemeen, zoals weergegeven in de grafiek rechts, neemt het koppel toe naarmate de rotatiesnelheid toeneemt en het koppel afneemt naarmate de rotatiesnelheid afneemt. Koppel bij 20 tpm wordt weergegeven in deze catalogus. In een slotdeksel is de rotatiesnelheid traag wanneer het deksel begint te sluiten, wat resulteert in het genereren van koppel dat kleiner is dan het nominale koppel.

2. Temperatuurkenmerken

Damper koppel (beoordeelde koppel in deze catalogus) varieert afhankelijk van de omgevingstemperatuur. Naarmate de temperatuur toeneemt, neemt het koppel af en naarmate de temperatuur afneemt, neemt het koppel toe. Dit komt omdat de viscositeit van de siliconenolie in de demper varieert volgens de temperatuur. De grafiek rechts illustreert de temperatuurkenmerken.

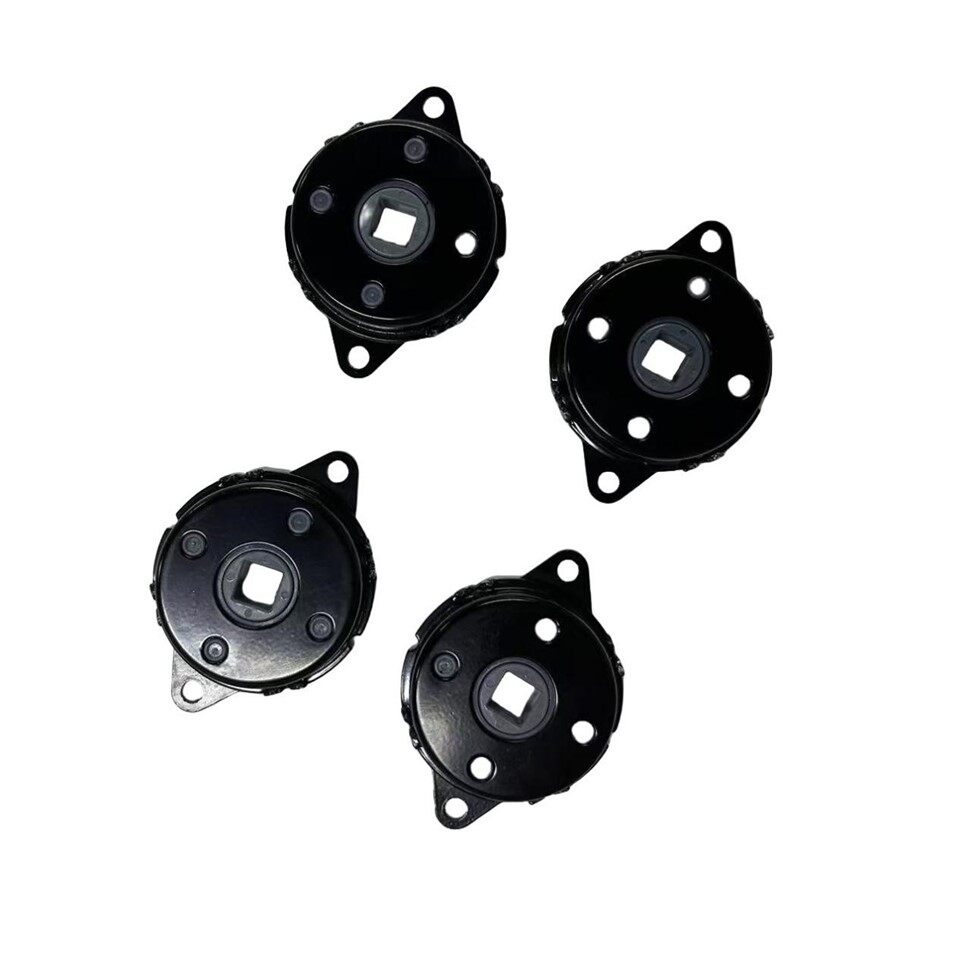

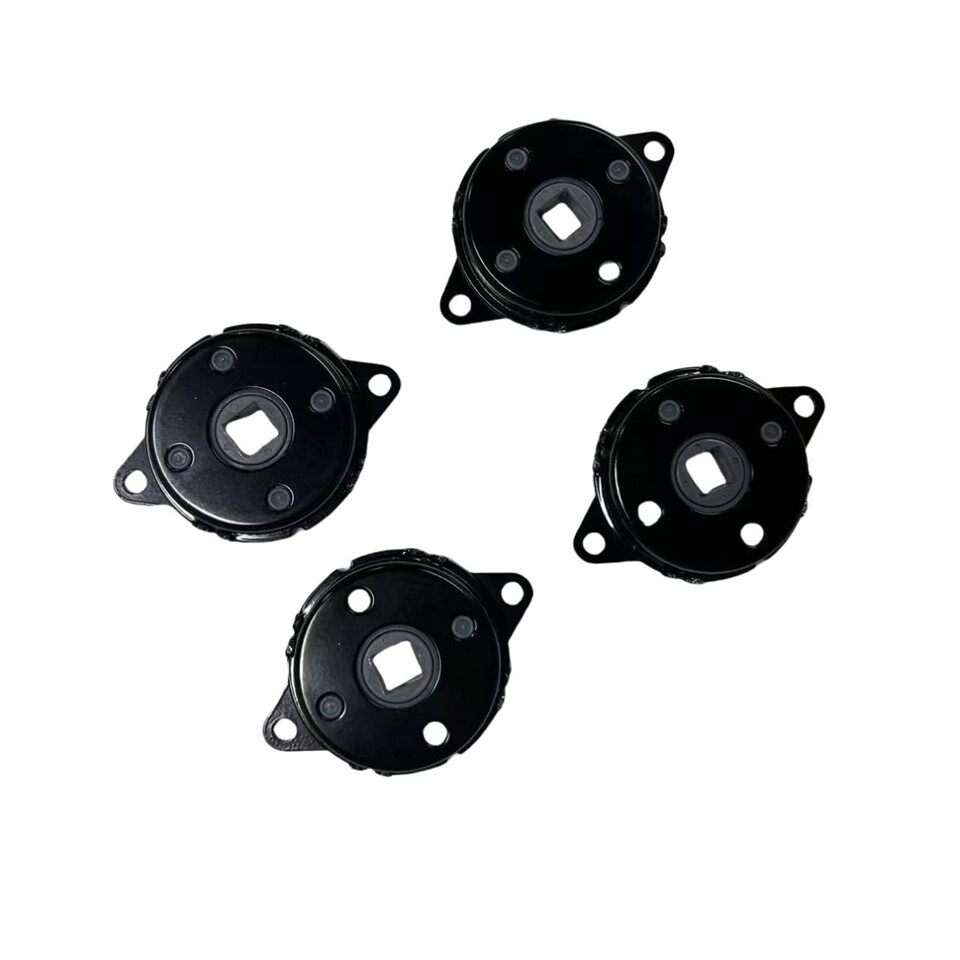

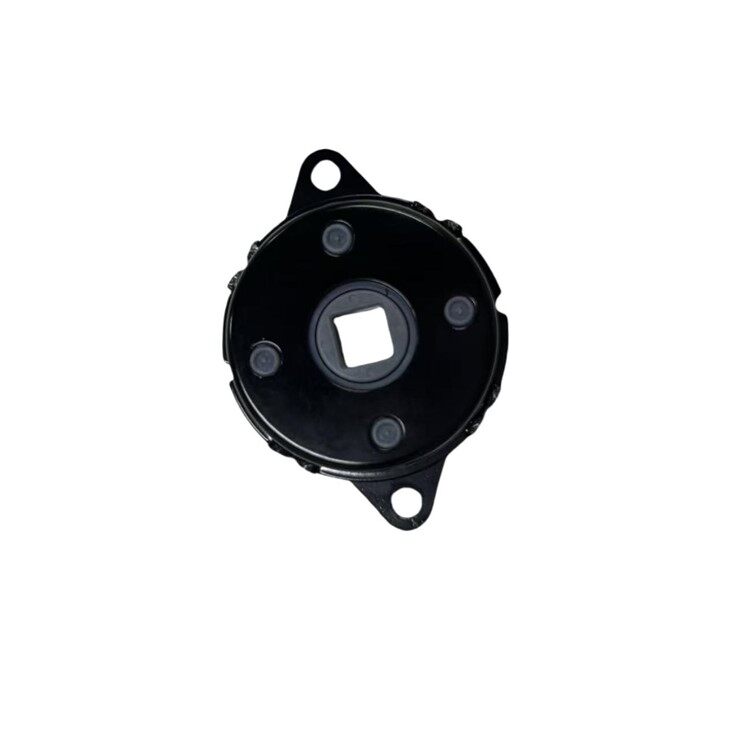

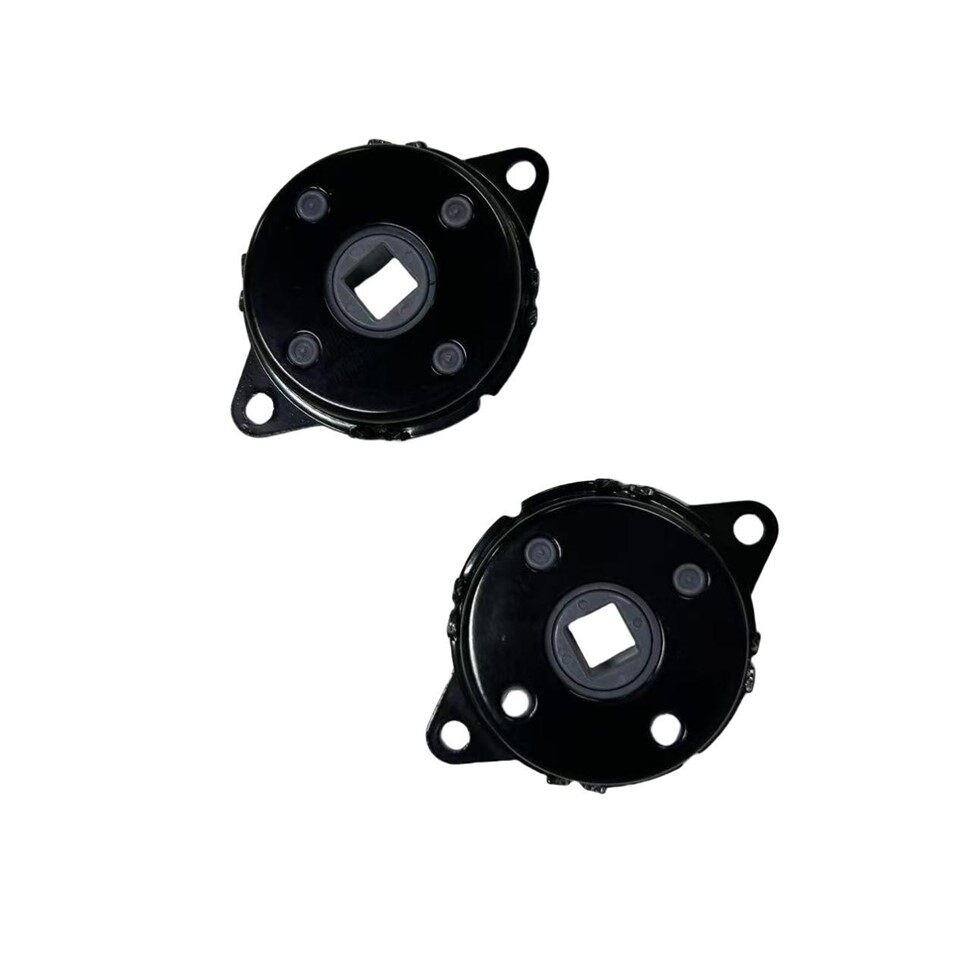

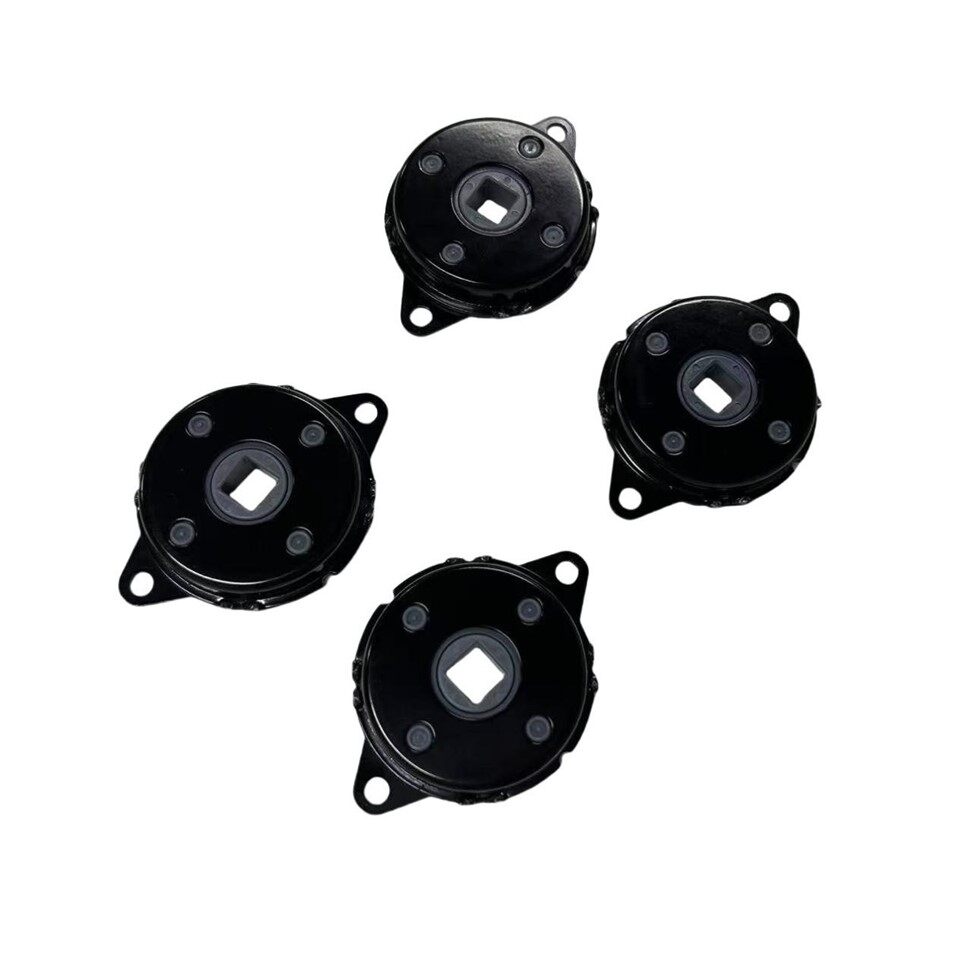

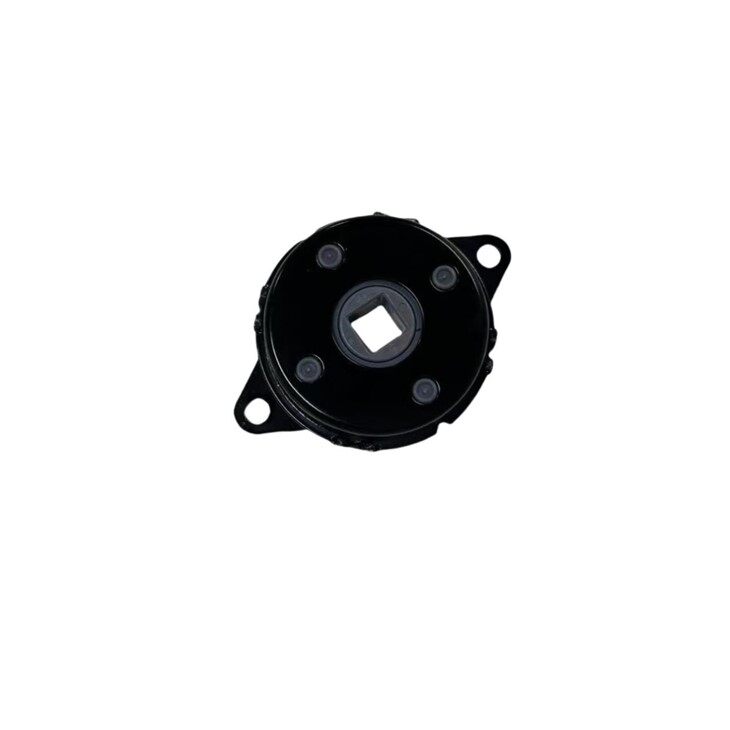

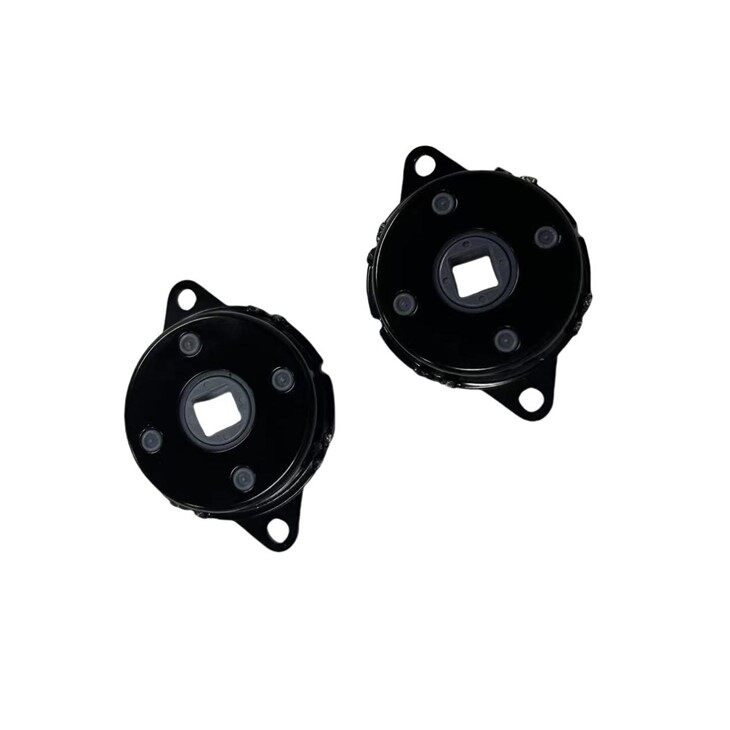

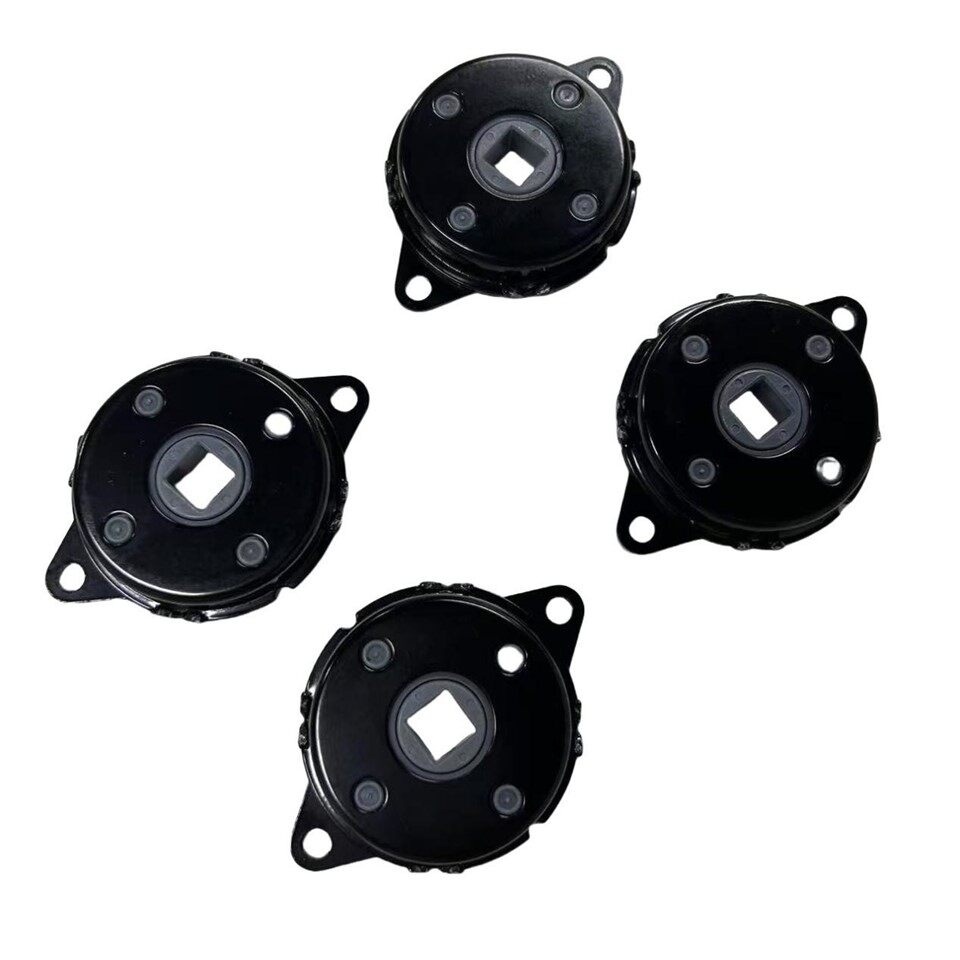

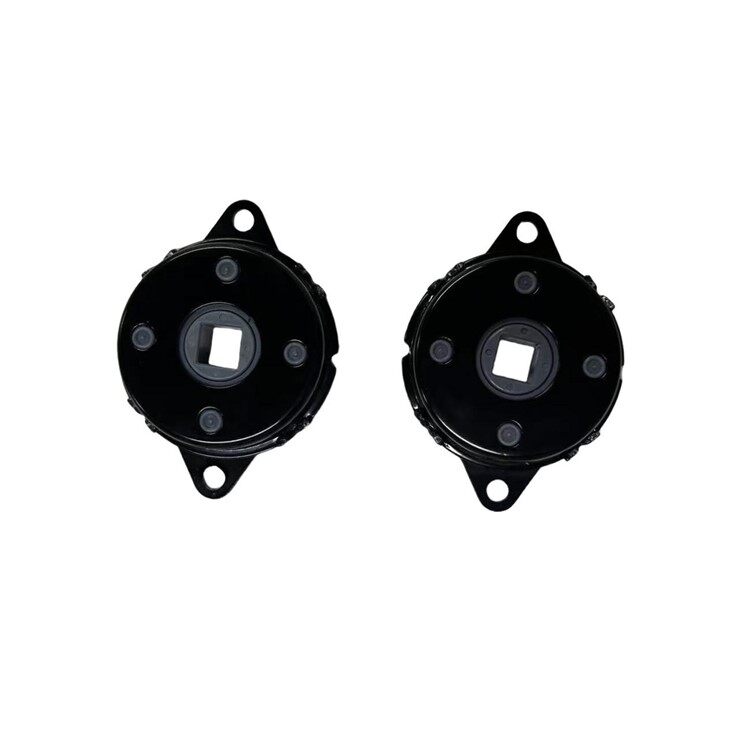

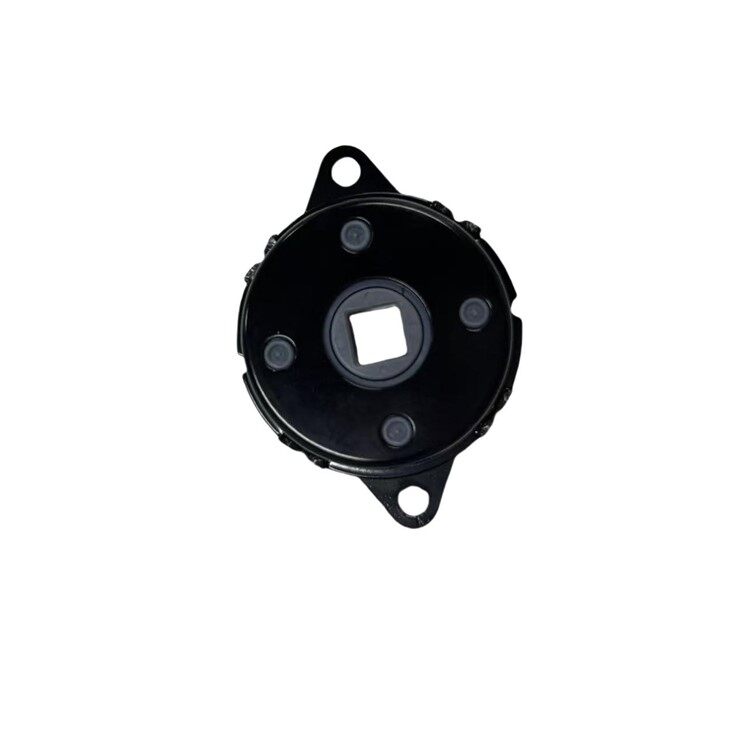

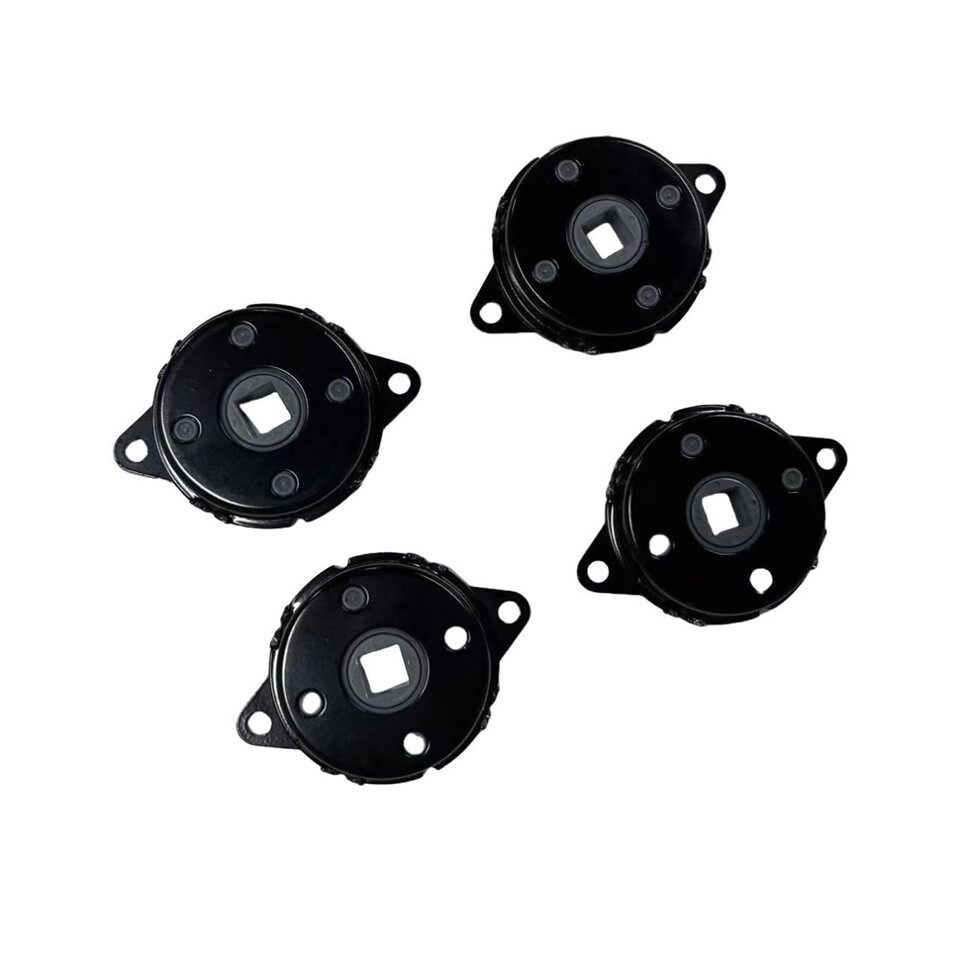

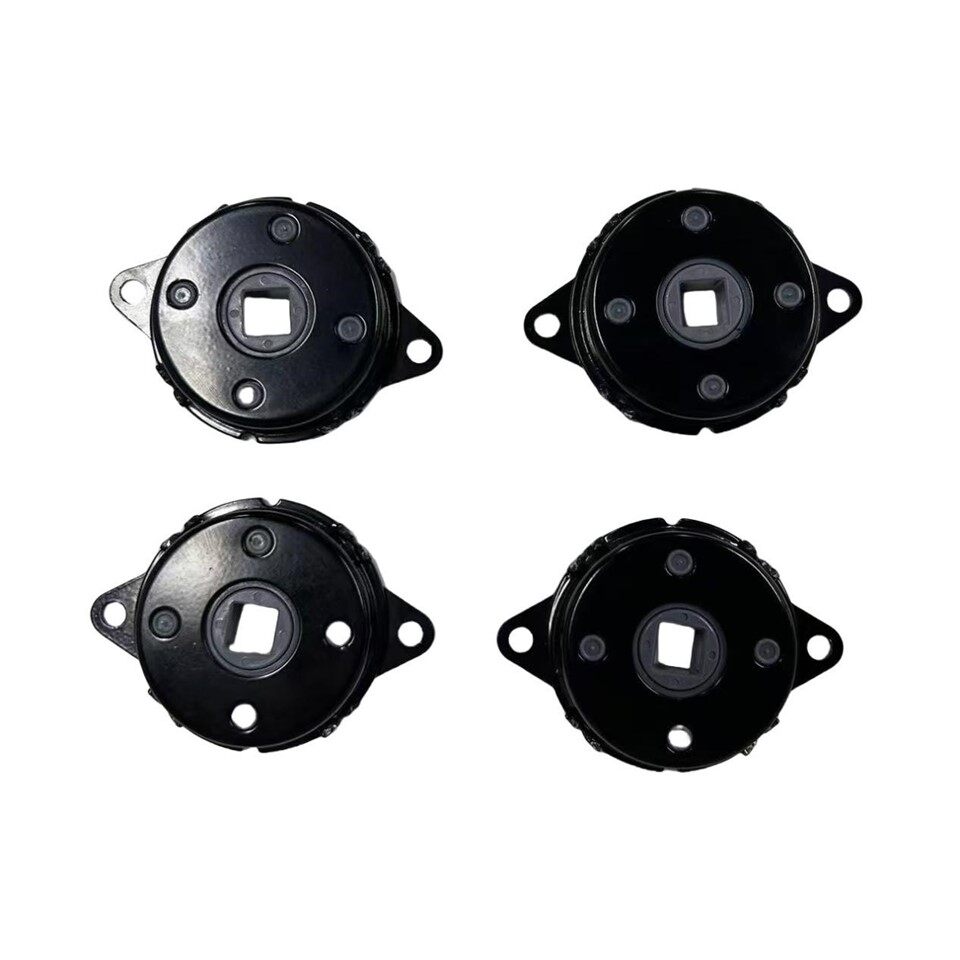

2. Pictures

3. Tapplicatie
